Повторения совпадают, а ответ всё время смещён
На лабораторной датчик без приложенного воздействия показывает 2 условные единицы. После нагрузки его показания повторяются почти одинаково, поэтому хочется просто вычесть двойку из всех строк. Иногда такая поправка уместна, но постоянный начальный сдвиг — лишь одна возможная причина. Прибор может также неправильно передавать изменение нагрузки или менять ноль со временем. Прежде чем править итоговую таблицу, нужно проверить, какую зависимость между известным воздействием и показанием подтверждает учебная установка.
Будем рассматривать условный датчик нагрузки с выходом в отсчётах. Известная нагрузка x выражена в единицах, принятых в методичке, показание y — в отсчётах прибора. Это учебная модель обработки, а не инструкция по настройке неизвестного оборудования. Сначала мы различим ноль и чувствительность, затем вычислим простую поправку и проверим её на отдельной точке. Реальную процедуру, диапазон и допустимые эталоны определяет практикум; подстраивать прибор ради совпадения с ответом из учебника нельзя.
Сначала выясните, что означает отсутствие воздействия
Нулевой вход не всегда означает пустой стол или отсоединённый провод. У установки могут быть держатель, предварительная нагрузка, давление среды, собственный вес детали или электрический режим, необходимый для работы. Найдите в методике описание нулевого состояния. Если подставка должна оставаться на датчике, её удаление создаст другой эксперимент. Подпишите состояние словами, чтобы напарник смог повторить его без догадок. Условная фраза «измеряли ноль» слишком коротка, когда само основание отсчёта ещё не установлено.
Проверьте выбранный канал, диапазон и режим отображения. На экране могут быть исходные отсчёты, уже преобразованная величина или показание после тарирования. Если внутри программы уже учтён ноль, повторное вычитание той же поправки создаст ошибку. Сверьте описание текущей настройки с инструкцией. Полезно записать, какое состояние было до нажатия кнопки установки нуля и какое стало после. Такая запись позволяет отделить программное изменение показаний от реального изменения сигнала на входе измерительной цепи.
Осмотрите условия измерения по правилам лаборатории: положение, закрепление, прогрев, выбранный режим. Если процедура требует ждать установления показания, выполняйте её одинаково для контрольных и неизвестных значений. Не называйте кратковременный переход постоянным смещением. При нестабильном нуле сначала выясняют причину нестабильности или фиксируют ограничение. Одна поправка, выбранная по случайному моменту, может сделать часть строк удобнее, но не создаст подтверждённую калибровку для всей серии и всего времени занятия.
Разделите сдвиг и чувствительность
Простая линейная модель записывается как y = a + b × x. Коэффициент a описывает показание при нулевом входе, b — изменение показания на единицу входа. Разброс измерений в полном описании учитывается дополнительно. Ненулевой a означает, что линия не проходит через начало координат. Коэффициент b связывает разность воздействий с разностью показаний. Эти параметры отвечают за разные свойства, поэтому вычитание нулевого показания ещё не подтверждает правильный масштаб измерения.
Пусть при x = 0 получено y = 2, а при x = 100 получено y = 104. В нашем идеализированном примере a равен 2, а b равен (104 − 2) / (100 − 0), то есть 1,02 отсчёта на единицу нагрузки. Если измеренный неизвестный вход дал y = 53, обратный расчёт имеет вид x = (53 − 2) / 1,02 = 50. Простое вычитание двойки дало бы 51, сохранив ошибку чувствительности.
Обратите внимание на направление зависимости. Для построения использовали известную нагрузку и полученное показание. Для неизвестного объекта нужно наоборот получить нагрузку по показанию. Нельзя подставить 53 вместо x в исходную прямую и назвать результат исправлением. Сначала вычитают сдвиг, затем делят на чувствительность. Запишите смысл каждой буквы рядом с формулой. Это особенно важно, если программа называет оси иначе или выдаёт коэффициенты уравнения в порядке, отличном от обозначений вашей методички.
Почему единицы здесь не решают проблему
Перевод граммов в килограммы меняет представление одной массы по известному определению единиц. Калибровочная зависимость устанавливает связь показания конкретной измерительной системы с известным воздействием в конкретных условиях. Даже когда на экране уже написано «г», нулевой сдвиг и чувствительность могут требовать проверки. Замена подписи столбца не исправит ответ. Коэффициент 1,02 в нашем примере появился из наблюдений условного прибора, а не из таблицы общих преобразований единиц.
Поэтому храните отдельно три столбца: исходное показание, результат применения принятой зависимости и окончательное выражение в нужной единице. Если преподаватель разрешил только оценить смещение, не представляйте такую работу как полную калибровку. Назовите выполненную проверку точно. Для пары точек в идеализированной модели можно вычислить линию, однако реальные данные требуют оценки пригодности модели и неопределённости. Наличие двух коэффициентов в таблице не делает любой диапазон и любое последующее измерение достоверным автоматически.
Найдите независимую контрольную точку
Две точки всегда определяют прямую, если их входные значения различаются. Совпадение этой прямой с теми же двумя точками не проверяет её пригодность между ними. Для учебного контроля возьмите предусмотренное методикой отдельное известное значение, не использованное при вычислении коэффициентов. Например, при x = 50 ожидается y = 53. Если отдельное наблюдение действительно даёт примерно такое показание в пределах принятого допуска, это поддерживает модель на данном участке, но не доказывает её повсеместную точность.
Представим, что контрольная нагрузка 50 дала y = 56. По построенной зависимости получилось бы (56 − 2) / 1,02 ≈ 52,94. Нельзя просто исправить контроль на 53, чтобы линия выглядела аккуратнее. Сначала проверьте запись, установку, режим и стабильность. Если причина не обнаружена, сохраните расхождение и обсудите, подходит ли линейная модель. Контрольная точка полезна именно возможностью обнаружить несоответствие, а не обязанностью подтвердить заранее выбранное уравнение и закончить расчёт красивым ответом.
Не используйте неизвестный образец как контроль только потому, что его результат должен быть близок к табличному. Тогда вы проверяете установку по тому самому выводу, который хотите получить. Контрольное воздействие должно иметь независимо известное основание в рамках практикума. Если подходящего значения нет, укажите это ограничение. Можно показать вычисление по согласованной модели, сохранив честную границу между расчётом коэффициентов, отдельной проверкой и окончательным измерением исследуемого объекта. Эти роли стоит различать уже в заголовках таблицы.
Не принуждайте линию проходить через ноль
Физическое ожидание «нет нагрузки — нет показания» не является достаточным основанием удалить свободный член из обработки. В измерительной цепи может присутствовать ненулевой отклик. Если в условном наборе 0 соответствует 2, а 100 соответствует 104, линия через начало координат не описывает обе записи одновременно. При расчёте через ноль часть сдвига спрячется в наклон. Затем ошибка будет зависеть от нагрузки, и исправление перестанет выглядеть как постоянная двойка во всех строках.
Ограничение нулевого свободного члена допустимо только при обосновании, согласованном с моделью и методикой. Не выбирайте его по более красивому графику или большему числу знаков в показателе качества. В отчёте полезно показать, какие параметры оценивали и какие были заранее заданы. Если преподаватель требует определённую модель, используйте её и отметьте наблюдённое несоответствие нулю. Содержательный вопрос о модели лучше решить до распространения поправки на весь набор неизвестных образцов, пока легко повторить контроль.
Проверьте ноль после измерительной серии
В начале занятия прибор показывал 2, а после серии в том же установленном нулевом состоянии показывает 5. Это повод проверить дрейф и условия, а не механически вычесть исходную двойку из всех строк. Нагрузки, измеренные в разное время, могли иметь разные смещения. Сохраните время контрольных наблюдений и порядок серии. Обсудите по методике, нужен ли повтор и какие данные пригодны. Самостоятельная линейная поправка между началом и концом предполагает характер изменения, который пока не подтверждён.
Даже одинаковое начальное и конечное показание не доказывает стабильность каждого промежуточного момента. Но такой контроль полезнее отсутствия каких-либо сведений о состоянии установки. Если методика предусматривает промежуточные проверки, выполняйте их в обозначенных местах и не смешивайте с показаниями неизвестных объектов. Для долгой серии заранее выясните частоту контроля. После опыта восстановить дрейф по памяти трудно: слова «кажется, ноль был нормальный» не заменяют фактической контрольной записи и времени её получения на стенде.
Проверьте возврат при увеличении и уменьшении нагрузки
Если практикум предусматривает такую проверку, сравните показания при одном известном воздействии, достигнутом с разных направлений. Например, к нагрузке 50 пришли сначала от 0, затем от 100. Различие может указывать, что простая однозначная зависимость не описывает поведение установки в этих условиях. Не усредняйте два направления без основания. Сначала сохраните порядок действий и обсудите возможный гистерезис или другую причину. Название эффекта следует использовать после проверки условий, а не как универсальное объяснение любой разницы.
В нашем условном примере предполагалась одна стабильная линейная связь. Если её предпосылки не выполняются, числовой ответ 50 остаётся иллюстрацией вычисления, но не готовым результатом реального опыта. Такую границу важно удерживать при чтении чужого отчёта. Его коэффициенты относятся к другой системе или другому состоянию. Даже одинаковая модель прибора не оправдывает перенос чужой двойки в свою таблицу. Используйте собственные контрольные наблюдения либо явно предоставленные преподавателем данные и подпишите их происхождение.
Ограничьте поправку проверенным диапазоном
Наши точки задают участок от 0 до 100. Если неизвестное показание равно 155, формула даст число и за пределами участка, но арифметическая возможность не подтверждает поведение датчика там. Может появиться нелинейность, насыщение или другой режим. Не расширяйте диапазон только потому, что таблица умеет протягивать формулу. Следуйте допустимому диапазону установки и указаниям практикума. При выходе за проверенный участок нужно уточнить возможность дополнительной калибровки, другого режима либо повторного измерения в подходящих условиях.
Обозначьте диапазон непосредственно рядом с коэффициентами. Тогда при передаче файла напарник увидит ограничение до расчёта, а не в последнем абзаце выводов. Укажите также состояние установки, к которому относится зависимость: канал, диапазон, дата и выполненный контроль нуля. Если между сериями перенастроили систему, не считайте прежние параметры автоматически действующими. Их применимость нужно подтвердить по методике. Одно короткое описание условий полезнее множества коэффициентов без ответа, к каким измерениям их разрешено применять.
Когда достаточно одной нулевой поправки
Рассмотрим другой учебный набор: известные 0, 50 и 100 дают показания 2, 52 и 102. На этих точках разности передаются один к одному, а сдвиг одинаков. Вычитание двух согласуется с выбранной простой моделью на проверенном участке. Для показания 37 получим 35. Здесь деление на чувствительность, равную единице, ничего не меняет. Именно отдельные проверки разных входов позволяют обосновать простоту поправки, тогда как один нулевой отсчёт ещё не рассказывает о масштабе.
Сравните оба набора до оформления вывода. В первом при росте входа от 0 до 100 показание выросло на 102; во втором — на 100. Одинаковый начальный ноль не делает датчики одинаковыми по чувствительности. Если ограничиться скриншотом пустой установки, различие потеряется. В отчёт достаточно включить небольшую таблицу известных воздействий и показаний. По ней проверяющий самостоятельно увидит основание вашего решения и сможет повторить арифметику без доступа к скрытым промежуточным формулам электронной книги.
Отделите тару от изменения самой характеристики

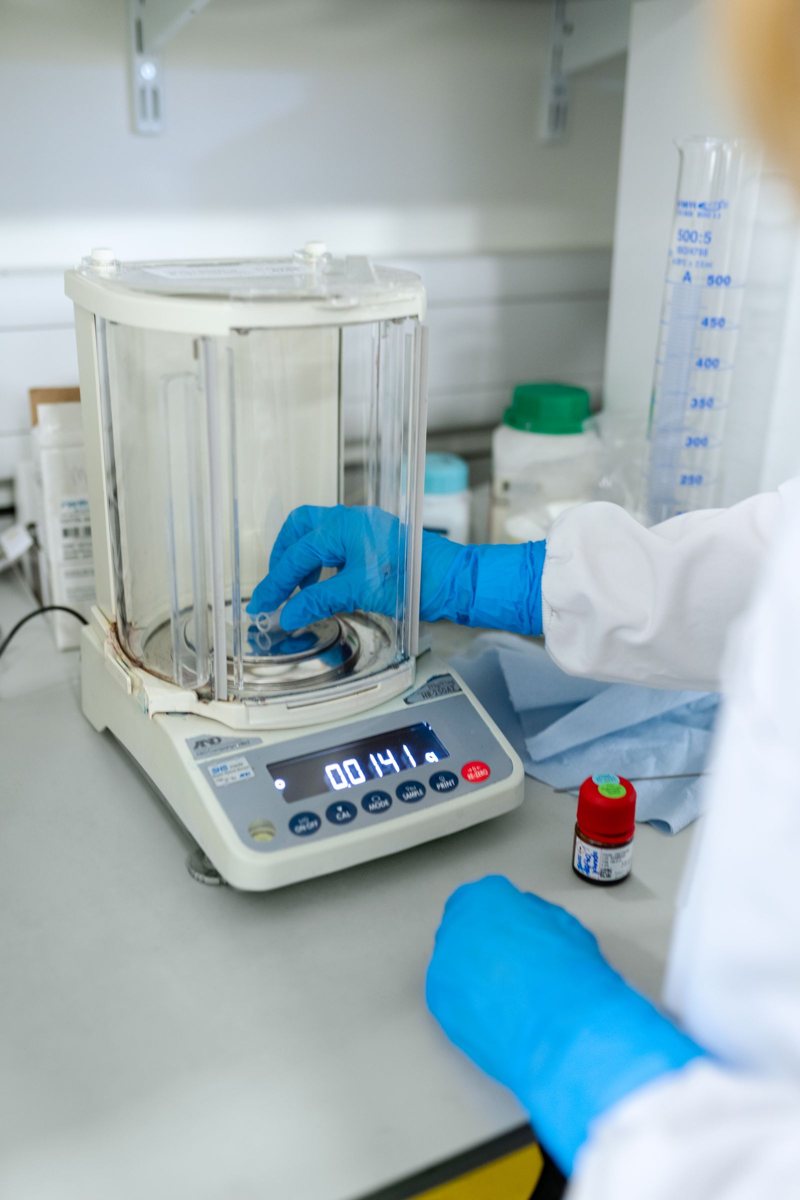

На весовом стенде кнопка тары может установить начало отсчёта с учётом пустой ёмкости. Это полезная операция для определения добавленной массы, если так устроено задание. Но ёмкость остаётся частью общей нагрузки на систему и не исчезает физически. Поэтому после тарирования всё равно нужно соблюдать допустимые условия установки. Подробности зависят от прибора. Не делайте вывод, что обнуление экрана автоматически восстановило весь диапазон или устранило необходимость проверять чувствительность при нагрузке.
Для учебной таблицы подпишите, что требуется: общая нагрузка, масса содержимого или изменение относительно исходного состояния. Одинаковые числа после тарирования могут относиться к другой величине, чем исходные показания. Когда напарник передаёт результаты, уточните, был ли включён этот режим. Тогда вы не вычтете массу ёмкости второй раз. Такая ошибка содержательно отличается от неверного коэффициента: формула может работать правильно, но применяться к показанию, в котором уже учтена часть выбранного основания отсчёта.
Если состояние тары неизвестно, вернитесь к записи опыта или повторите предусмотренную контрольную процедуру. Не угадывайте его по близости результата к ожидаемому. Для нескольких серий важна последовательность: когда установили ёмкость, когда обнулили, когда добавили образец и когда сняли показание. Короткая запись этих действий решает неоднозначность быстрее, чем попытка найти универсальное число для вычитания из всего файла. После уточнения обработка снова становится простой: известная величина, подтверждённое состояние, выбранная зависимость и проверенный результат.
Сохраните неопределённость после поправки
Исправленный результат не становится точным только потому, что в двух опорных точках исчезло расхождение. У известных воздействий, показаний и оценённых коэффициентов есть неопределённость; остаётся и пригодность модели. Рассчитывайте итоговую оценку по правилам курса. Не заменяйте её числом десятичных знаков в таблице. В учебном примере значения специально выбраны для прозрачной арифметики. Реальные коэффициенты обычно не обладают такой удобной точностью и не должны округляться до красивых чисел перед дальнейшим расчётом.
Проверьте хотя бы одну строку вручную, сохраняя дополнительные разряды в промежуточном результате. Если a и b хранятся в отдельных ячейках, убедитесь, что при копировании формул ссылки остаются на нужных коэффициентах. Сравните первую и последнюю строку. Сама форма исправления проста, поэтому ошибка часто возникает именно в ссылке или порядке действий. Неверное деление до вычитания даёт другой результат. Отдельный контроль небольшой строки помогает отличить проблему электронной таблицы от несостоятельной физической модели датчика.
Закончите работу проверяемым решением
Для отчёта сохраните исходные показания, основание известных воздействий, выбранное уравнение, коэффициенты и независимый контроль. Отдельно напишите, применили ли только сдвиг или также чувствительность, на каком участке и почему это допустимо. Если обнаружен дрейф, укажите, какие серии он затрагивает и что согласовано с преподавателем. Такой вывод описывает выполненную работу конкретнее, чем фраза «погрешность прибора учтена». По нему можно восстановить решение и увидеть, какие ограничения остались даже после поправки.
